架橋ポリ研ゼミナール 要点だけの総まとめのページ



このページでは、覚えておきたい 架橋ポリ管の重要ポイントを、参考書形式でまとめてみました。
皆様の「架橋ポリ偏差値」UPに役立てればと思います。

掲載の内容は随時変更される可能性がございます。各社カタログ等で最新の情報もご確認ください。ご質問も大歓迎ですので、お気軽にお寄せください。



 I. 規格・基本情報など



1.





一般用架橋ポリエチレン管(パイプ)のJIS規格番号は( JIS K 6769 )である。


Check! ちなみに「架橋」とは 分子構造の話で、通常のポリエチレンの分子間を 化学結合によりさらにガッチリ結ぶ(=架橋する)ことで、より耐久性のある強い素材にする事です。


2.

一般用架橋ポリエチレン管は、さらに4つに分かれる。


まず、管(パイプ)の構造により2つに分かれる。

単層のものが( M種 )、2層のものが( E種 )である。


次に上記2種それぞれが、水温20°時の最高使用圧力により、さらに2つに分かれる。

1.0MPaのものが( PN10 )、1.5MPaのものが( PN15 )である。


3.

管(パイプ)の寸法表  (架橋ポリエチレン管工業会「施工ハンドブック」より)

(注:E種の内径は、近似内径で参考値 /E種は主に電気融着)
  単位:mm



呼び径

外径

内径

厚さ

M種

PN10

16

21.5

17.3

2.10

20

27.0

21.9

2.55

PN15

10

13.0

9.8

1.60

13

17.0

12.8

2.10

16

21.5

16.2

2.65

20

27.0

20.5

3.25













E種

PN10

16

21.5

16.7

2.40

20

27.0

21.3

2.85

PN15

10

13.0

9.2

1.90

13

17.0

12.2

2.40

16

21.5

15.6

2.95

20

27.0

19.9

3.55


 赤字の部分(M種・PN15)が給水/給湯用途でもっとも普及しているもので、一般にただ「架橋ポリエチレン管」(パイプ)と言う時は、多くの場合この事を指します。
 当店で取り扱っているオンダ・セキスイの商品も、主にこの規格に対応しています(ペアチューブ以外)。
 この規格品のパイプと、これに適合する継手なら、原則、どのメーカーのパイプ・継手でも使用可能です。  >パイプ/継手の適合について、詳しくはコチラも。
(※例外もある可能性もありますので、詳しくはお問い合わせいただくか、各メーカーのカタログ等をご確認ください。)




4. 最高使用温度( 95° までである。(この時の最高使用圧力は0.65Mpa)

(ペアチューブは例外です。各商品ページにてご確認ください。)



II. 施工について



5.

管(パイプ)の最少曲げ半径は、10Aと13Aは( 150mm )
16Aは(
200mm ) 、20Aは( 300mm )である。



Check! 漏水等の事故が発生し易くなる為、これ以上小さく曲げない様にしてください。


6.

・継手の再使用
オンダ製継手(ダブルロックジョイント等)、セキスイ製継手(エスロカチット)は共に、一度パイプを挿入したものを 、抜いたり分解などをして(
繰り返し使用する事は、できない )

※施工は慎重に行いましょう。


7.

・屋外配管
架橋ポリエチレン管は(
日光(紫外線)に弱い ので、やむを得ず屋外配管する際は、耐候性のある素材で被覆/カバーをするなどの適切な( 遮光処理 )を施さなければならない。
また、保管時も直射日光にはご注意ください。


Check!
通常、さや管に通すだけでは適切な遮光処理とはなりません。 耐候性テープ耐候性サヤ管(及び だ円サヤ管)、耐候性のある屋外用配管カバーなどを用いましょう。

(注:日光だけでなく、当然、火気や溶剤・薬液にも弱い。)


8.

・エコキュート
「通常の」架橋ポリエチレン管は、エコキュートにおける(
ヒートポンプ配管 = ヒートポンプと貯湯タンクの間の配管 )には、( 使用できない )

これは、ヒートポンプから出る温水が( 95° )を超え、管が( 破裂 )する事例が報告されている為である。

ヒートポンプ配管には、( 銅管などの金属配管 )や、( 銅やアルミを含む多層構造の「金属強化」ポリエチレン管 )などを使用します。

Check! 「金属強化」ポリエチレン管の母材(ベースとなる材質)には、主に、”架橋”か”耐熱”のポリエチレン管が用いられるが、一般に”架橋”ポリエチレンを母材としたものの方が耐用年数が長い傾向にある。

>エコキュート・ヒートポンプ配管部材: 【商品(販売)コーナー】はコチラ
>エコキュート・ヒートポンプ配管部材: 【説明ページ】はコチラ



III. オンダ・セキスイ -両社の製品の特徴/比較-



 9.

 ・継手の構造


・内部(パイプ挿入部)が確認できるか?

オンダ( できない )   セキスイ( 透明ボディーで確認できる )


インコア挿入が必要か?
(インコアは継手の付属品です)

オンダ( 必要 )     セキスイ( 必要なく施工が楽 )

(ただし、オンダ製でも樹脂製のPシリーズは不要。)


・パイプのシール方法

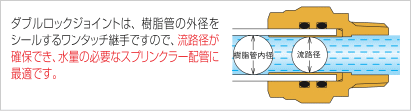

オンダ( 外径シール )   パイプの外側をシールするので、パイプ内部の流路を広く確保できます。

セキスイ( 内径 及び 外径シール )   パイプを内側からもシールするので、流路が狭くなる。


One Point! 水量が必要なスプリンクラー配管等には、外径シールが適しています。

(図:オンダ・カタログより)


10.

 ・ポリブテン管(JIS K 6778/ JIS K 6792) にも使用出来るか?


オンダセキスイ両社→ ( 10Aと13A )( 使える )
             しかし(
16Aと20A )( 使えない )暗記Point!

重要!
16A・20A は、「架橋ポリエチレン管専用のもの」「ポリブテン管専用のもの」が、それぞれ別々にラインナップされています。
16A・20Aの継手で、当店で取り扱っているものは、「架橋ポリエチレン管専用」のものです。


補足 セキスイがポリブテン管に対応したのは、2013年4月頃よりです。


11.

 ・用途


オンダ→ ( 給水・給湯、冷温水配管用 )に加え、( 暖房・融雪 )にも使用可能。


セキスイ→ ( 給水・給湯、冷温水配管用 )に限り、使用可能。


12.

・使用流体


オンダ→ ( 湯・水 )に加え、( 不凍液 )にも使用可能。


セキスイ→ ( 湯・水 )に限り、使用可能。

注:両社共に、油類・薬液・エアー配管には使用できません。


13.

・埋設


オンダ→ 継手の( 材質 )により違い、( 樹脂製・青銅製 )( 埋設に使用できる )が、( 黄銅製 )( 埋設に使用できない )


セキスイ→ 一般的な継手(樹脂・青銅製)は( 埋設に使用できる )

注:埋設施工対象外の継手もあります。詳しくはお問い合わせください。
